共同研究に供する装置のご紹介
  物質合成ステーション
性能評価ステーション
結晶作製ステーション

○2021 version

* 装置一覧(PDF版)
* 共同研究に供する装置の紹介(PDF版)


○2022 version
* 装置一覧(PDF版)
* 共同研究に供する装置の紹介(PDF版)




    物質合成ステーション装置一覧
 金属系バルク材,薄膜,リボン,粉末作製装置からセラミックス合成装置まで,多種多様な物質合成・作製装置があります。

  1-1 極微細加工用電子描画・エッチング装置
  1-2 多元系反応スパッタ装置
  1-3 高速反射電子回折装置
  1-4 複合イオンビーム成膜装置
  1-5 多段制御化学気相析出装置
  1-6 小型3元スパッタ装置
  1-7 熱間加工再現試験機
  1-8 放電プラズマ焼結装置 SPS-1050
  1-9 放電プラズマ焼結装置 SPS-3.20 Mark W
  1-10 電子ビーム溶解装置
  1-11 高圧ガス噴霧装置
  1-12 高周波溶解式傾角鋳造装置
  1-13 単ロール液体急冷装置


    性能評価ステーション装置一覧
 構造解析用の各種X線回折装置や試料の定性・定量分析を行う装置群に加え,熱分析や磁気特性評価装置等があります。

  2-1 磁気特性評価システム
  2-2 微小部X線回折装置
  2-3 試料水平式エックス線回折装置
  2-4 X線光電子分光分析装置 (XPS)
  2-5 電界放出形走査電子顕微鏡 (FE-SEM)
  2-6 フィールドエミッション電子プローブマイクロアナライザー (FE-EPMA)
  2-7 走査電子顕微鏡 (W-SEM)
  2-8 超伝導量子干渉計 (SQUID)
  2-9 示差走査熱量測定装置 (DSC)
  2-10 汎用型熱分析測定システム (DTA,DSC,TMA)
  2-11 多目的X線構造解析装置
  2-12 高輝度X線微小単結晶構造解析装置
  2-13 高輝度X線微小部構造解析装置
  2-14 高輝度X線粉末構造解析装置
  2-15 温度可変磁化測定装置 (VSM)
  2-16 背面反射ディジタルCCDラウエカメラ
  2-17 単結晶方位測定装置
  2-18 熱電特性評価装置
  2-19 レーザーフラッシュ法熱定数測定装置
  2-20 静的粒子画像分析装置



    結晶作製ステーション装置一覧
 単結晶育成用の母合金作製装置および金属合金・化合物や酸化物などの各種単結晶育成装置群があります.

  3-1 液相凝固制御装置
  3-2 抵抗加熱単結晶作製装置
  3-3 光学式浮遊帯域溶融炉
  3-4 電子ビーム式浮遊帯域溶融装置
  3-5 高周波加熱単結晶作製装置
  3-6 真空高温炉
  3-7 高周波溶解炉
  3-8 小型真空溶解装置
  3-9 超高温浮遊溶融型複合セラミックス作製装置
  3-10 汎用アーク溶解炉
  3-11 汎用型真空アーク溶解装置
  3-12 横型帯域溶融アーク炉
  3-13 高温反応焼結炉
  3-14 フラックス法単結晶育成炉
  3-15 μ-PD結晶作製装置

 CRDAM トップページへ




    物質合成ステーション_各装置の説明,担当者

1-1 極微細加工用電子描画・エッチング装置

副責任者:高梨 弘毅   担当者: 剛斎   設置場所:2号館211号室

磁性体等のサブミクロンスケールの微細加工を行う装置です。50 kVの熱電子放出型電子銃を備えており、100 nm程度までの微小構造を形成することができます。大面積加工を行う場合、フォトマスクアライナーによるフォトリソグラフィーをすることも可能ですので、電子線描画装置との組み合わせによって、効率的なデバイス作製が行うことができます。エッチング装置は2次イオン質量分析機を備えているのでミリング深さの検出が可能です。

メーカー名・型番:エリオニクス・ELS-7500, 平成15年取得

    物質合成ステーション装置一覧へ

1-2 多元系反応スパッタ装置

副責任者:高梨 弘毅   担当者:佐々木 知子   設置場所:2号館111号室

イオンビームスパッタ法によって薄膜・多層膜を作製することができます。イオンソースはスパッタ用として3 個、アシスト用として1 個付いており、ターゲットは6枚まで装着できます。

メーカー名・型番:株式会社東栄科学産業・3000HC, 平成1年取得

    物質合成ステーション装置一覧へ

1-3 高速反射電子回折装置

副責任者:高梨 弘毅   担当者: 剛斎   設置場所:2号館111号室

金属系のエピタキシャル薄膜・人工格子の成長と反射高速電子線回折による構造評価を行う装置です。30 kVの電子銃と約150 mmのスクリーンにより回折像を得て、画像取込・解析システムにより解析処理を行います。

平成9年取得

     物質合成ステーション装置一覧へ

1-4 複合イオンビーム成膜装置

副責任者:高梨 弘毅   担当者:佐々木 知子   設置場所:2号館104号室

スパッタリング法によって薄膜・多層膜を作製することができます。また、基板の表面処理や膜の表面改質用として、ECRイオン源が付いています。更にフリーマン型イオン源により薄膜および試料へのイオン注入やダイナミックミキシングが可能であり、その加速電圧は最大50 kVまで印加できます。

メーカー名・型番:アルバック・MB98, 平成11年取得

     物質合成ステーション装置一覧へ

1-5 多段制御化学気相析出装置

副責任者:高梨 弘毅   担当者:佐々木 知子   設置場所:2号館111号室

電子サイクロトロン共鳴(ECR)プラズマを用いた化学気相析出法による薄膜の作製装置です。高密度、高イオン化率プラズマを用いることによって、高い成膜速度、優れた段差被覆性、また薄膜の低温合成などの特長を有します。

メーカー名・型番:住友金属工業株式会社・ES-037, 昭和63年取得

     物質合成ステーション装置一覧へ

1-6 小型3元スパッタ装置

副責任者:高梨 弘毅   担当者: 剛斎   設置場所:2号館111号室

成膜用真空チャンバーと試料導入用準備室から構成される薄膜作製用スパッタ装置です。3種類のスパッタリングターゲットを同時に装填でき、Arガスを導入しRF電力を投入することでスパッタ蒸着を行うことができます。また、成膜中に基板を自転させる基板回転機構付きです。

メーカー名・型番:和泉テック・IZU-SP008, 平成24年取得

     物質合成ステーション装置一覧へ

1-7 熱間加工再現試験機

副責任者:千葉 晶彦   担当者:山中 謙太   設置場所:2号館B06A号室

富士電波工機株式会社製の熱間加工再現試験機(THERMECMASTOR-Z)。
 様々な条件における熱処理、高温引張・圧縮変形、粉末焼結及び材料相変態測定等を行うことができる装置です。

メーカー名・型番:富士電波工機・Thermecmastor-Z, 平成21年取得



     物質合成ステーション装置一覧へ

1-8 放電プラズマ焼結装置 SPS-1050

副責任者:加藤 秀実   担当者:原田 晃一   設置場所:2号館B01号室

導電性のダイスに充填した粉末原料に上下方向より圧力を加えながら直流パルスの大電流を流して固化成形材を作製する装置です。自己発熱、急速昇温焼結法であるため、粒成長を抑制した微細組織の焼結体を得られる特長を持っています。

メーカー名・型番:住友石炭鉱業株式会社 放電プラズマ焼結機DR. SINTER Model SPS-1050, 平成4年取得

     物質合成ステーション装置一覧へ

1-9 放電プラズマ焼結装置 SPS-3.20 Mark W

副責任者:加藤 秀実   担当者:原田 晃一   設置場所:2号館B04号室

導電性のダイスに充填した粉末原料に上下方向より圧力を加えながら直流パルスの大電流を流して固化成形材を作製する装置です。自己発熱、急速昇温焼結法であるため、粒成長を抑制した微細組織の焼結体を得られる特長を持っています。最大電流8000 A、最大荷重20 tまで加えられるために大型試料も作製できます。

メーカー名・型番:SPSシンテックス株式会社 住石放電プラズマ焼結機・DR. SINTER Model SPS-3.20 Mark IV, 平成17年取得

     物質合成ステーション装置一覧へ

1-10 電子ビーム溶解装置

副責任者:加藤 秀実   担当者:菅原 孝昌   設置場所:2号館B05号室

高真空(10-4  Pa台)下で、主に高融点材料の電子ビーム溶解を水冷銅ハース(最大φ100×t10 mm)上で行う装置です。

メーカー名・型番:日本電子, 平成7年取得

     物質合成ステーション装置一覧へ

1-11 高圧ガス噴霧装置

副責任者:加藤 秀実   担当者:和田    設置場所:3号館307号室

大気または不活性雰囲気中で、高圧ガスにより合金溶湯を粉砕、急冷粉末を作製することができます。噴霧後、粉末試料はサイクロンにより大気隔離可能な試料室に集積しますので、チタン、ジルコニウム系合金のような易酸化性粉末の製造においても安全に取り扱えるよう設計されています。

メーカー名・型番:真壁技研・RQM-P-100, 平成10年取得

     物質合成ステーション装置一覧へ

1-12 高周波溶解式傾角鋳造装置



副責任者:加藤 秀実   担当者:吉年 規治   設置場所:3号館307号室

不活性ガス雰囲気中で高周波誘導加熱により溶融した金属を、鋳型に傾注することにより母合金を作製することができます。溶解量は鉄換算で約70 g程度で、最適なルツボ材質を選択することで、最高温度1500 ℃程度まで到達可能です。

メーカー名・型番:真壁技研・VF-HMF100, 平成19年取得

     物質合成ステーション装置一覧へ

1-13 単ロール液体急冷装置

副責任者:加藤 秀実   担当者:吉年 規治   設置場所:2号館B06A号室

真空や不活性ガス等の制御された雰囲気において金属および合金の超急冷を行う装置。石英ノズルを用いて溶解を行うため合金の融点は1200 ℃以下のものに限られます。また、本装置を用いて簡便な銅鋳型鋳造を行う事も可能です。

メーカー名・型番:日新技研・NEV-A04, 平成11年取得

     物質合成ステーション装置一覧へ



    性能評価ステーション_各装置の説明,担当者

2-1 磁気特性評価システム

副責任者:高梨 弘毅   担当者:関 剛斎   設置場所:2号館107号室

磁性材料(主に薄膜)の磁気特性を評価する装置です。最大磁場2テスラにおいて磁化の測定を行うことができます。装置の構成上、試料形状・サイズに制限がありますが、磁場中で試料を回転することも可能です。

メーカー名・型番:玉川製作所・TM-VSM2614HGC-KIT型, 平成26年取得

  性能評価ステーション装置一覧へ

2-2 微小部X線回折装置

副責任者:正橋 直哉   担当者:村上 義弘   設置場所:2号館103号室

微小X線集光素子CBO-fを用いて細く絞ったX線によって、小さな試料や析出粒子などの微小領域の測定ができるX線回折装置です。

メーカー名・型番:リガク・UltimaIV/MAJ, 平成21年取得



   性能評価ステーション装置一覧へ

2-3 試料水平式エックス線回折装置

副責任者:正橋 直哉   担当者:村上 義弘   設置場所:2号館103号室


本装置は高速検出器(
D / teX Ultra)を有しており、シンチレーションカウンター(SC)に比べて最大で100倍の強度を得ることが可能であり、高速測定や微量成分の測定に期待できます。また、多目的試料台をセットすることにより極点測定(集合組織)が可能となっています。

メーカー名・型番:リガク・UltimaIV/SG, 平成24年取得

   性能評価ステーション装置一覧へ

2-4 X線光電子分光分析装置(XPS

副責任者:正橋 直哉   担当者:大村 和世   設置場所:2号館106号室

物質にエックス線を照射した時に発生する光電子のエネルギーと強度分布を測定することによって試料の組成を分析する装置です。ピークエネルギー位置の変化により化学状態分析も行えます。光電子の脱出深さが非常に小さいため、表面から数 nmの深さの分析ができ、イオンエッチングの併用により深さ方向分析も可能です。また、試料移送容器を使用することにより、制御雰囲気下で調整した試料を大気暴露せずに分析を行うことができます。

メーカー名・型番:島津製作所・KRATOS AXIS-Ultra DLD, 平成21年取得

   性能評価ステーション装置一覧へ

2-5 電界放出形走査電子顕微鏡(FE-SEM

副責任者:正橋 直哉   担当者:成田 一生   設置場所:2号館217号室

FE電子銃を使用するため高分解能観察が可能で、観察モードの切り替えにより試料前処理を行わずに絶縁物を観察可能などの特長を有しています。
なお、二次電子像分解能は1 nmです。

メーカー名・型番:日本電子・JSM-7500F, 平成21年取得



   性能評価ステーション装置一覧へ

2-6 フィールドエミッション電子プローブマイクロアナライザー
 (
FE-EPMA

副責任者:正橋 直哉   担当者:成田 一生   設置場所:2号館106号室

FE電子銃を使用するため分析プローブ径が小さい、波長分散型X線分光器により高精度の組成分析が可能で、結晶方位解析装置により集合組織・粒界構造の評価が可能などの特長を有しています。
 なお、分析最小プローブ径は40 nm*、分析可能元素は5B92U、二次電子像分解能は3 nmです。(*ただし、電子の試料内での拡散は考慮していません。)

メーカー名・型番:日本電子・JXA-8530F, 平成21年取得

   性能評価ステーション装置一覧へ

2-7 走査電子顕微鏡(W-SEM)



副責任者:正橋 直哉   担当者:成田 一生   設置場所:2号館107号室

タングステンフィラメント熱電子銃の走査電子顕微鏡で、金属材料、無機材料などの二次電子像(SEI)、反射電子像(BSE)を観察できます。最大搭載可能試料サイズ200 mm径、最大試料厚さ80 mmという特長を有しており大きな試料も搭載できます。また、EDXによるX線分析を行うことも可能です。

メーカー名・型番:日立ハイテク・S-3400N, 平成20年取得

   性能評価ステーション装置一覧へ

2-8 超伝導量子干渉計(SQUID

副責任者:正橋 直哉   担当者:梅津 理恵   設置場所:2号館107号室

高感度の超電導磁気センサで、印加磁場(0-5 T)の範囲、低温(4 K)から室温(300 K)程度までの温度領域で微小な磁化を検出することが可能です。また、磁化の弱い薄膜やナノ粒子等の磁化も測定することができます。測定には、液体ヘリウムと液体窒素を定常的に供給する必要があります。

メーカー名・型番:カンタムデザイン・MPMS-5S, 平成9年取得

   性能評価ステーション装置一覧へ

2-9 示差走査熱量測定装置(DSC

副責任者:加藤 秀実   担当者:和田    設置場所:3号館301号室

温度プログラムが忠実に再現でき、到達最低温度が極低温域に達し、且、最大制御冷却速度が金属ガラスのガラス形成臨界冷却速度を越える高性能示差走査型熱量計です。測定範囲は-170 ℃〜750 ℃、ダブルファーネスを採用したシステムは 750/min の超高速スキャンが可能です。また、吸熱・発熱量を直接測定するため、感度が温度に依存せず、温度及び熱量の正確度、再現性に非常に優れています。

メーカー名・型番:Perkin Elmer社・DSC8500, 平成22年取得

   性能評価ステーション装置一覧へ

2-10 汎用型熱分析測定システム(DTA, DSC, TMA)



副責任者:正橋 直哉   担当者:木村 雄太   設置場所:2号館215号室

物質の温度を一定に変化させながら基準物質との温度差(DTA)、基準物質との熱流差(DSC)、寸法変化(TMA)を検出することにより、それらの変化を温度の関数として測定します。DTADSC測定の際に使用するパンはアルミ製、白金製、アルミナ製など、測定する温度域や物質の性質により使い分けます。使用可能温度域は、室温〜1300(DTA)、室温〜1200 (DSC)-150 ℃〜500 (DSC、冷却ユニット使用時)、室温〜1500(TMA)。大気、もしくはアルゴンガス雰囲気中にて測定することができます。

メーカー名・型番:SIIセイコーインスツル、EXSTAR 6000シリーズ、TMA/SS 6200, TG/DTA 6300, DSC 6200, 6300, 平成19年取得

   性能評価ステーション装置一覧へ

2-11 多目的X線構造解析装置



副責任者:杉山 和正   担当者:杉山 和正   設置場所:2号館103号室

通常の単結晶、粉末結晶および薄膜結晶に加えて、ナノ結晶やヘテロアモルファス構造など、通常のX線回折法を用いた構造解析技術では判断が難しい材料に対して、複数のX線構造解析技術を組み合わせることで、ナノ構造に関する知見を提供することを可能にする装置です。原子レベルの構造解析にあたって、本センターの粉末回折計および微小部X線回折計と相補的な機能を有します。

メーカー名・型番:株式会社リガク・SmartLab 3XG, 平成24年取得

   性能評価ステーション装置一覧へ

2-12 高輝度X線微小単結晶構造解析装置

副責任者:杉山 和正   担当者:杉山 和正   設置場所:2号館103号室

原子配列のわからない結晶の構造を決定するためには、単結晶構造解析が不可欠です。本装置は、回転対陰極X線発生源を装備し、高強度のX線を発生することによって、数10 μmレベルの単結晶の原子配列を決定できます。加えてIPImaging Plate)読み取り装置附属の回折計を整備してあるため、通常の粉末回折計では測定できない微量粉末試料の回折プロファイルも短時間で測定できます。

メーカー名・型番:株式会社リガク・ultraX 18HB, 平成24年取得

   性能評価ステーション装置一覧へ

2-13 高輝度X線微小部構造解析装置

副責任者:杉山 和正   担当者:村上 義弘   設置場所:2号館103号室

回転対陰極型高輝度エックス線発生装置と2次元検出器の組み合わせによって、数10 μmレベルの微小領域からのX線回折シグナルを測定します。本装置は、高輝度X線発生装置、微小領域X線回折装置およびコンピュータ制御部から構成されています。今般ますます複雑多岐にわたる材料素材の構造評価には欠かすことのできない装置です。

メーカー名・型番:リガク・UltraX18VB2, 平成28年取得

   性能評価ステーション装置一覧へ

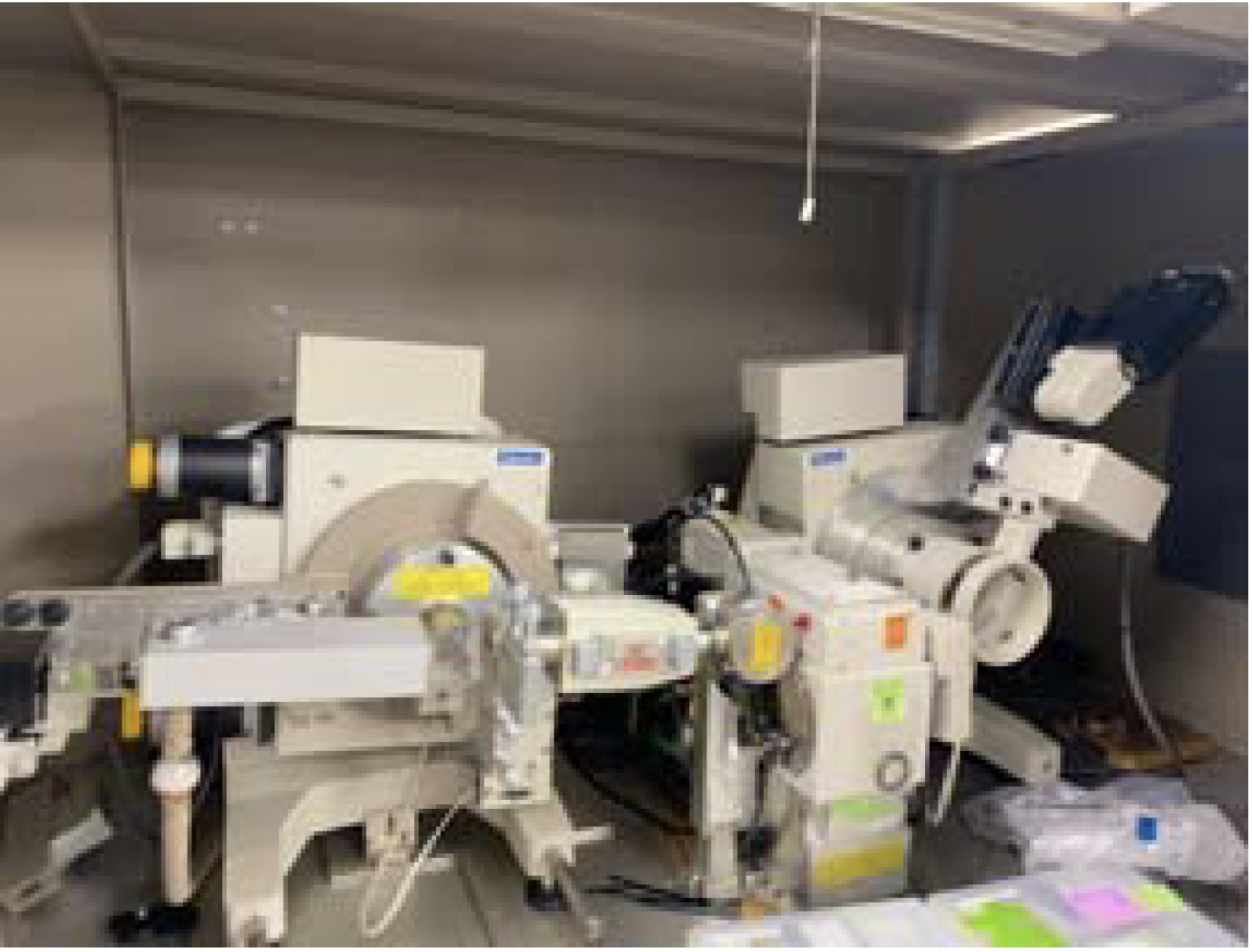

2-14 高輝度X線粉末構造解析装置

副責任者:杉山 和正   担当者:徳田    設置場所:2号館103号室

本装置は回転対陰極型高輝度X線発生装置から発生する高輝度のX線を利用する、小角散乱法および粉末回折法に対応する装置です。散乱角が数度以下のX線散乱強度の測定をする小角散乱法では、微粒子の粒子の形状や粒子径分布などを解析できます。また本システムの粉末回折法は、高輝度線源、受光モノクロメータとシンチレーションカウンタとを組み合わせることで微量な物質の同定および格子定数の精密化も行えます。オプションとしてミラー集光する平行ビーム光学系を利用する薄膜の構造解析も可能です。

メーカー名・型番:リガク・UltraX18VB3-450, 令和2年取得

   性能評価ステーション装置一覧へ

2-15 温度可変磁化測定装置(VSM

副責任者:正橋 直哉   担当者:梅津 理恵   設置場所:2号館B05号室

バルク、粉末、薄膜試料などの磁化の値を測定します。電磁石マグネットによる印可磁場の最大値は1.5 T、磁化のレンジは10-3102 emuです。測定可能な温度域は77 K 500 K(低温制御用液体窒素デュア使用時)、室温〜1200 K(高温制御用ヒーター使用時)となります。任意の温度での磁化曲線や、定磁場下での熱磁化曲線の測定を通じて、磁化の温度変化や自発磁化、キュリー温度、ネール温度等を調べることができます。電磁石マグネットを用いた歪ゲージによる磁歪測定も可能です。

メーカー名・型番:東英工業・VSM-5, 平成7年取得

   性能評価ステーション装置一覧へ

2-16 背面反射ディジタルCCDラウエカメラ



副責任者:正橋 直哉   担当者:梅津 理恵   設置場所:2号館110号室

1) X線発生装置、2) 背面反射ラウエ法光学系、3) 試料ステージ、4) 冷却CCDディジタルカメラ、5) PC6) 方位解析ソフトウェア、より構成されています。1)は最大不可3 kWで、X線管球としてWターゲットを使用しており、また、3)として、三協エンジニヤリング社製放電加工機と共通のゴニオメーターを使用することが可能です。得られた回折パターンはCCDカメラによりディジタル化されるため、すぐさまPC上で回折像を確認することが出来、立方晶系であれば、6)を用いて方位を解析することが可能です。

メーカー名・型番:リガク・RASCO-IIBLA, 平成26年取得

   性能評価ステーション装置一覧へ

2-17 単結晶方位測定装置




副責任者:杉山 和正   担当者:川又    設置場所:2号館103号室

目的に合った特性とするため切断した単結晶の、結晶方位測定を行う装置です。各種試料ホルダと組み合わせることで、石英、サファイヤ、SiGaAsなどさまざまな単結晶の切断方位の決定を行うことができます。

 メーカー名・型番:リガク・2991F2, 令和3年取得

  性能評価ステーション装置一覧へ

2-18 熱電特性評価装置


副責任者:正橋 直哉   担当者:梅津 理恵   設置場所:3号館308号室

ゼーベック係数は定常直流法、電気抵抗は直流四端子法により、室温〜1000 ℃の温度範囲にて低圧ヘリウムガス雰囲気中にて測定可能です。測定に要する試料は長さ520 mmの角柱、および円柱のブロック試料となります。各設定温度にて熱電能(ゼーベック係数)と電気抵抗率を同時に測定するだけでなく、電気抵抗率のみを温度を変化させながら連続測定することも可能です。

メーカー名・型番:アドバンス理工・ZEM-3, 平成27年取得

  性能評価ステーション装置一覧へ

2-19 レーザーフラッシュ法熱定数測定装置


副責任者:正橋 直哉   担当者:千星    設置場所:3号館308号室

本装置では、金属、セラミックス、ガラス、カーボン、プラスチックなど固体物質の熱的特性(熱拡散率、比熱容量、熱伝導率)を精度良く測定することができます。定常法による測定と比較して測定が容易であり、データの信頼性も高いことから熱伝導率を求める最も有力な方法とされています。

メーカー名・型番:アドバンス理工・TC-7000S, 令和2年取得

  性能評価ステーション装置一覧へ

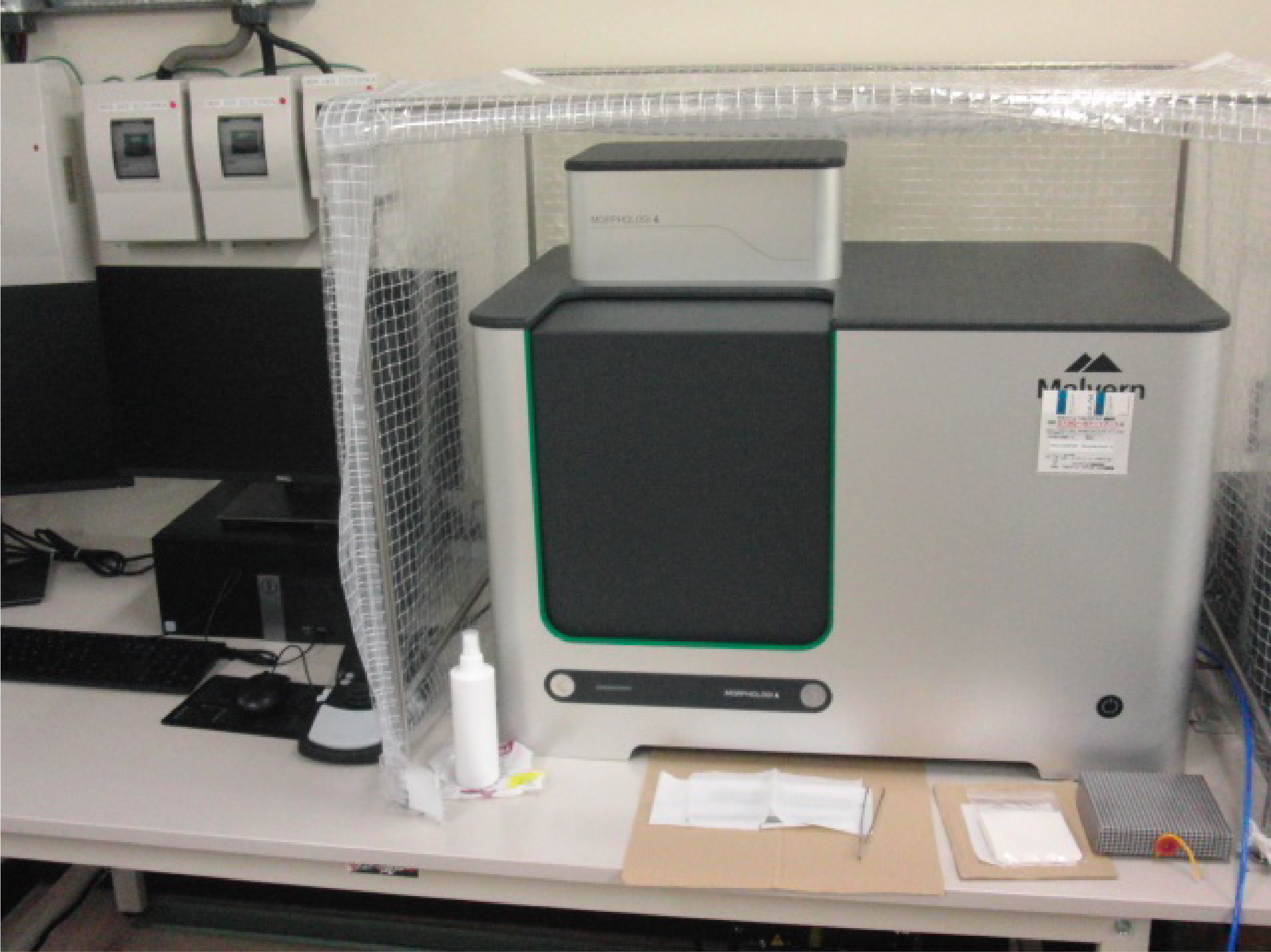

2-20 静的粒子画像分析装置





副責任者:正橋 直哉   担当者:遠藤 嵩英   設置場所:3号館307号室

この装置は粉末粒子の寸法や形状を静的画像解析により正確に評価します。撮像光学系は透過もしくは落射モードから選択でき、サンプル分散から計測までを自動で測定することができます。サンプル分散条件を最適化することにより数万〜数十万個の粒子を1つずつ計測し、二値化した像および対応する特性を記録します。対象物質としては金属・セラミクス・有機物など多くの種類の粉末試料に対応します。

メーカー名・型番:マルバーンパナリティカル・Morphologi4, 令和3年取得

  性能評価ステーション装置一覧へ






    結晶作製ステーション_各装置の説明,担当者

3-1 液相凝固制御装置

副責任者:正橋 直哉   担当者:戸澤 慎一郎   設置場所:2号館B04号室

高温下において、その場観察を行いながら融液の温度環境を制御し、金属、半導体、酸化物、フッ化物等の単結晶を回転引き上げ法(チョクラルスキー法)や垂直ブリッジマン法で作製するために用います。高周波加熱および抵抗加熱の何れかを選択でき、雰囲気は可変です。

メーカー名・型番:セレック・89026, 平成2年取得

  結晶作製ステーション装置一覧へ

3-2 抵抗加熱単結晶作製装置




副責任者:正橋 直哉   担当者:戸澤 慎一郎   設置場所:技術棟U105号室

水平磁場(Max  0.4 T)を印加しながら単結晶を回転引き上げ法(チョクラルスキー法)や垂直ブリッジマン法で作製することが可能です。2ゾーン型カーボンヒーターを用いる抵抗加熱方式で融液の温度環境を制御し、金属、半導体等の単結晶を各種の雰囲気下で作製します。

メーカー名・型番:セレック, 平成1年取得

結晶作製ステーション装置一覧へ

3-3 光学式浮遊帯域溶融炉

副責任者:正橋 直哉   担当者:菅原 孝昌   設置場所:3号館208号室

ハロゲンランプ(2 灯)により赤外線を発生させ、それをミラーで集光して原料棒を加熱し、帯域溶融法により単結晶を作製する場合に用います。各種の雰囲気下で酸化物、金属、合金、金属間化合物などの単結晶の作製が可能です。反応容器を必要としないので、化学的に高純度の単結晶が得られる点が長所です。

メーカー名・型番:アスカル・FZ-SS35WV, 平成1

   結晶作製ステーション装置一覧へ

3-4 電子ビーム式浮遊帯域溶融装置

副責任者:正橋 直哉   担当者:菅原 孝昌   設置場所:3号館208号室

電子ビームを熱源として、帯域溶融法で単結晶の作製を行う場合に用います。高真空中で3000 ℃超まで加熱できる能力をもち、高融点金属の純化および単結晶作製に適します。

メーカー名・型番:日本電子・JEBS-3B, 昭和49年取得

   結晶作製ステーション装置一覧へ

3-5 高周波加熱単結晶作製装置

副責任者:正橋 直哉   担当者:菅原 孝昌   設置場所:3号館208号室

各種の雰囲気下で、高周波加熱により単結晶を作製する場合に用います。るつぼを使用する回転引き上げ法(チョクラルスキー法)、るつぼ移動型の垂直ブリッジマン法、るつぼなしの帯域溶融法の中から希望の手法を選択し、酸化物、金属、合金、金属間化合物等の単結晶の作製を行います。

メーカー名・型番:国際電機・DP-20MP, 昭和56年取得

   結晶作製ステーション装置一覧へ

3-6 真空高温炉

副責任者:正橋 直哉   担当者:菅原 孝昌   設置場所:3号館208号室

作製した結晶試料に対して高真空中で高温の熱処理を施す装置です。試料の組成の均質化や結晶性の向上が図れます。タングステンメッシュヒーターを用いているため、1900 ℃まで昇温が可能であり、高融点物質の熱処理も行えます。

メーカー名・型番:日本真空・FHW-50-特型 昭和46年取得

   結晶作製ステーション装置一覧へ

3-7 高周波溶解炉

副責任者:正橋 直哉   担当者:菅原 孝昌   設置場所:共通ラボ棟104号室

本装置は、鉄換算で1 kgの容量まで高周波溶解でき、拡散ポンプによる真空引きが可能です。溶解は不活性ガスまたは真空雰囲気下で、各種るつぼを用いて行い、るつぼを傾注し鋳型へ鋳造します。
金属ガラス、合金などの母合金作製や原料金属の予備溶解など、研究の推進に貢献できる装置です。


メーカー名・型番:大亜真空・VMF-1-11, 平成16年取得

    結晶作製ステーション装置一覧へ

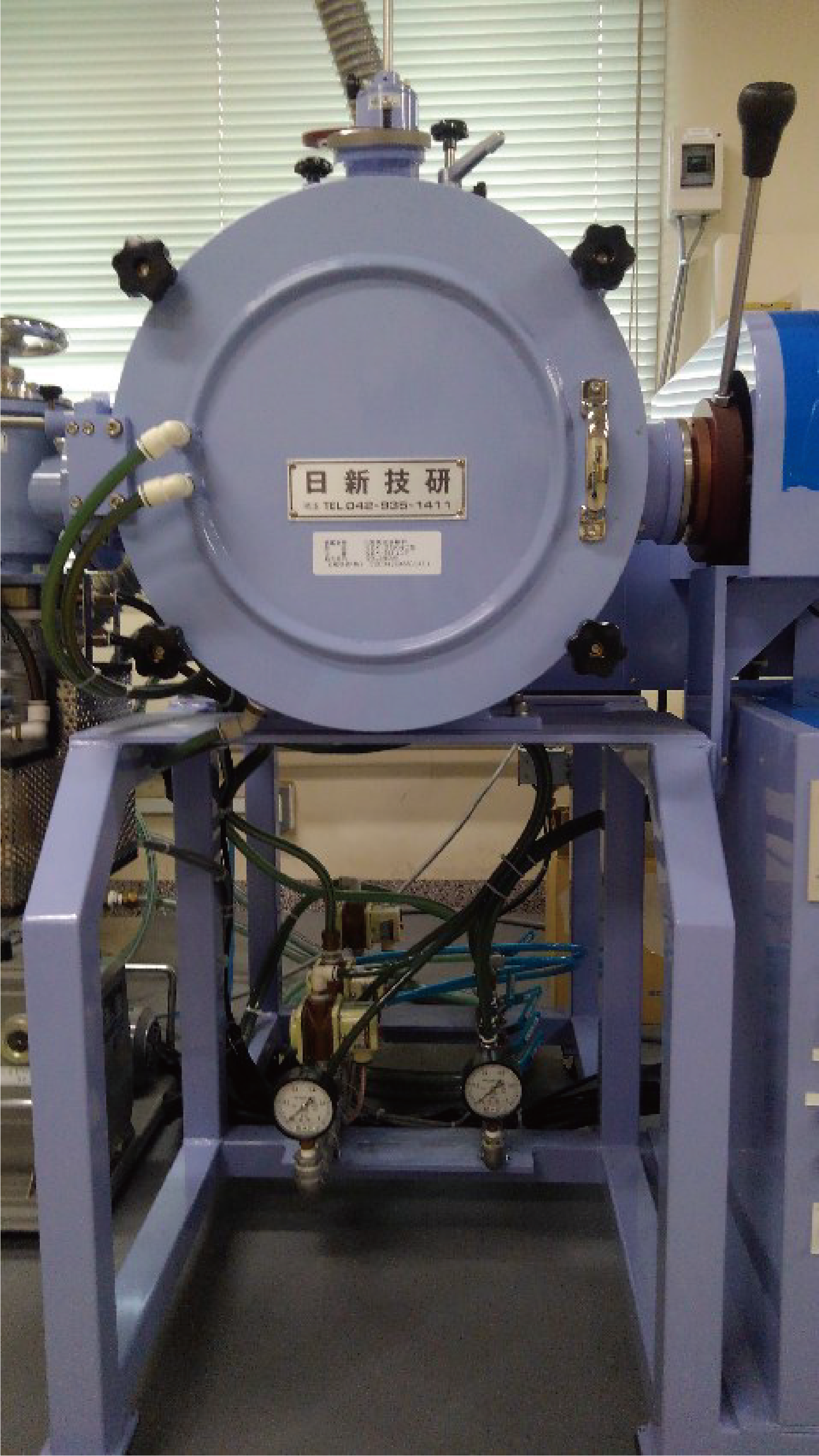

3-8 小型真空溶解装置


副責任者:正橋 直哉   担当者:菅原 孝昌   設置場所:2号館301号室

本装置は、鉄換算で0.4 kgの容量まで高周波溶解でき、拡散ポンプによる真空引きが可能です。溶解は不活性ガスまたは真空雰囲気下で、各種るつぼを用いて行い、るつぼを傾注し鋳型へ鋳造します。
 金属ガラス、合金などの母合金作製や原料金属の予備溶解など、研究の推進に貢献できる装置です。


メーカー名・型番:日新技研NEV-M04S, 令和3年取得

    結晶作製ステーション装置一覧へ

3-9 超高温浮遊溶融型複合セラミックス作製装置

副責任者:正橋 直哉   担当者:菅原 孝昌   設置場所:2号館B08号室

楕円面反射鏡の一つの焦点にキセノンランプを設け、他方の焦点に集光させることにより試料を2000 ℃以上に加熱できる装置です。るつぼを使用せずに試料を溶融できることから、単結晶の育成や高融点セラミックスの合成に広く応用されています。

メーカー名・型番:FZ-20065XHVG・アスカル, 平成10年取得

    結晶作製ステーション装置一覧へ

3-10 汎用アーク溶解炉

副責任者:正橋 直哉   担当者:野村 明子   設置場所:3号館203号室

アーク放電により高温を瞬間的に発生でき、その状態(直流20 V×100300 A常用)を維持することにより、目的とする試料(多結晶体)を短時間で作製できます。主に金属の溶解、合金の作製、金属間化合物の合成に用い、酸化物の溶解も可能です。高融点金属の溶解に威力を発揮し、反応性の比較的強い金属、加熱時における蒸気圧が比較的高い金属の溶解にも対応できます。作製可能試料サイズ:Φ30 mm ×10 mmtボタン状、Φ8-10 mm ×90 mmL棒状

メーカー名・型番:大亜真空・ACM-01, 昭和61年取得

    結晶作製ステーション装置一覧へ

3-11 汎用型真空アーク溶解装置


副責任者:正橋 直哉   担当者:野村 明子   設置場所:3号館203号室

3-9 汎用アーク溶解炉」の大型版です。排気にはターボ分子ポンプを使用しています。300 Aまでの汎用アーク溶解炉に比べ、600 Aまで出力を上げることができ、アルゴンガス雰囲気中、高融点金属のΦ50 ×10 tのボタン状試料の作製が可能です。

メーカー名・型番:大亜真空・ACM-S14TMP-M, 令和2年取得

    結晶作製ステーション装置一覧へ

3-12 横型帯域溶融アーク炉


副責任者:正橋 直哉   担当者:野村 明子   設置場所:3号館203号室

基本的に汎用アーク溶解炉の性能を具備しています。細長く作られたハース部分を560 mm/hの速度で自動送りすることが可能なため、試料の大結晶粒化を達成する手段や長い棒状試料を得るための溶融成型手段として用いることができる点が特徴です。作製可能試料サイズ:Φ10 mm × 最大 250 mmL棒状

メーカー名・型番:大亜真空・ACM-S-6, 昭和60年取得

    結晶作製ステーション装置一覧へ

3-13 高温反応焼結炉


副責任者:正橋 直哉   担当者:野村 明子   設置場所:3号館116号室

ケイ化モリブデンヒーターを使用しており、対象物を空気中で最高温度1600 まで加熱することが可能です。反応焼結法による複合酸化物の合成、各種の化合物の緻密な焼結体を作製する場合など広範な用途に対応できます。

メーカー名・型番:NECCO850-M-120×120, 平成10年取得

    結晶作製ステーション装置一覧へ

3-14 フラックス法単結晶育成炉

副責任者:正橋 直哉   担当者:野村 明子   設置場所:3号館117号室

フラックス法を用いて、化合物単結晶を溶液成長させる装置です。必要に応じ各種のガスを流しながら、炉の昇温および徐冷を行い、目的化合物の純良単結晶を育成します。

メーカー名・型番:和泉テック・IZU-KGSS-1500, 平成20年取得

    結晶作製ステーション装置一覧へ

3-15 μ-PD結晶作製装置

副責任者:正橋 直哉   担当者:野村 明子   設置場所:3号館208号室

原料を坩堝に導入し、高周波誘導加熱方式で溶融させます。坩堝の底には所望の大きさの穴が開いており、そこに種結晶を接触させ、引き下げることで数ミリの径を有する棒状の単結晶を作製することが可能となります。坩堝底の形状を変化させることで、作製結晶の形状もコントロールできます。加えて、重力の影響で濡れ性が悪くても、形状制御した結晶の作製が可能となります。

メーカー名・型番:TDK・μPD-HT, 平成18年取得




結晶作製ステーション装置一覧へ
